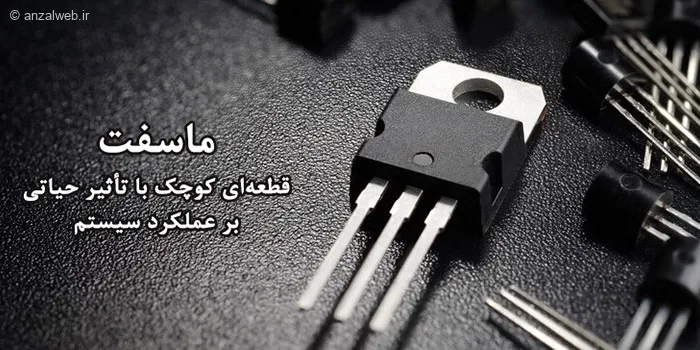

ماسفت قطعه‌ای کوچک با نقشی بزرگ در دنیای فناوری

در دنیای پیچیده‌ فناوری و الکترونیک، جایی که کارایی، سرعت پاسخگویی و کنترل دقیق جریان‌های الکتریکی اهمیت حیاتی دارند، ماسفت (MOSFET) به عنوان قطعه‌ای کوچک اما کلیدی نقش تعیین‌کننده‌ای ایفا می‌کند.

این قطعه که با عنوان اصلی Metal-Oxide-Semiconductor Field-Effect Transistor معرفی می‌شود، یکی از حیاتی‌ترین و پرکاربردترین قطعات نیمه‌رسانا در دنیای مدرن به شمار می‌رود.

ماسفت‌ها در قلب بسیاری از دستگاه‌های الکترونیکی، از تلفن‌های هوشمند و لپ‌تاپ‌ها گرفته تا خودروهای برقی و سیستم‌های صنعتی پیشرفته، حضور دارند. این ترانزیستورها مسئول کنترل، تقویت و سوئیچینگ جریان الکتریکی هستند و بدون آن‌ها بسیاری از فناوری‌های امروزی یا به‌طور کامل غیرممکن می‌شدند یا با بازدهی بسیار پایین عمل می‌کردند.

ویژگی منحصر به فرد ماسفت، توانایی کنترل جریان‌های بالا با اعمال ولتاژهای کوچک است. این قابلیت ماسفت را به یک ابزار ضروری برای طراحی مدارهای کارآمد، سریع و کم‌مصرف تبدیل کرده است. با درک ساختار داخلی، انواع مختلف، مزایا، کاربردها و با توجه به نکات مهم در انتخاب و خرید ماسفت، مهندسان و طراحان می‌توانند از ظرفیت کامل این قطعه در پروژه‌های خود بهره‌برداری کرده و عملکرد سیستم‌های خود را به حداکثر برسانند.

ماسفت چیست و چگونه کار می‌کند؟

ترانزیستور MOSFET از سه پایه‌ اصلی گیت (Gate)، سورس (Source) و درین (Drain) تشکیل شده است. گیت در واقع نقش کنترل‌کننده جریان ورودی در مدار را ایفا می‌کند. هنگامی که ولتاژی به گیت اعمال می‌شود، میدان الکتریکی‌ای در زیر آن شکل می‌گیرد که عبور یا عدم عبور جریان بین سورس و درین را کنترل می‌کند. این ساختار باعث می‌شود ماسفت برخلاف ترانزیستورهای دوقطبی (BJT)، به جای جریان با ولتاژ کنترل شود. در نتیجه توان مصرفی آن بسیار پایین بوده و در عین حال با بازدهی بالا عمل می‌کند. لایه اکسید (اکثراً از جنس دی‌اکسید سیلیکون) که بین گیت و نیمه‌رسانا قرار دارد، عایق الکتریکی است و باعث می‌شود هیچ جریان مستقیمی بین گیت و بخش‌های دیگر برقرار نشود.

به زبان ساده، می‌توان گفت گیت مانند یک کلید دقیق عمل کرده و با تغییر میدان الکتریکی، مسیر جریان بین سورس و درین را باز یا بسته می‌کند. این مکانیزم ساده اما کارآمد، یکی از دلایل اصلی محبوبیت ماسفت‌ها در طراحی مدارهای دیجیتال و آنالوگ با کارایی بالا است و آن‌ها را به یکی از پایه‌های اصلی مهندسی الکترونیک مدرن تبدیل کرده است.

چرا ماسفت‌ها این‌قدر مهم هستند؟

نقش ماسفت در الکترونیک مدرن غیرقابل‌انکار است. این قطعه ستون فقرات مدارهای توان بالا و کنترل دقیق محسوب می‌شود. یکی از دلایل اصلی اهمیت آن، بازدهی انرژی بالا است. ماسفت‌ها تقریباً هیچ جریان ورودی در پایه‌ گیت مصرف نمی‌کنند، به همین دلیل اتلاف انرژی در آن‌ها بسیار کم است.

همچنین این قطعات سرعت سوئیچینگ بسیار بالایی دارند و می‌توانند در چند نانوثانیه از حالت روشن به خاموش و برعکس تغییر وضعیت دهند. این ویژگی برای مدارهای دیجیتال و سیستم‌های کنترل سریع مانند مبدل‌های DC-DC و منابع تغذیه سوئیچینگ حیاتی است.

از دیگر ویژگی‌های مهم ماسفت‌ها می‌توان به پایداری حرارتی بالا اشاره کرد. این ترانزیستورها در محدوده‌ دمایی وسیعی به‌خوبی کار می‌کنند و به دلیل ضریب حرارتی مثبت، نسبت به بسیاری از ترانزیستورهای دیگر، در برابر افزایش دما رفتار پایدارتری دارند. همچنین اندازه‌ کوچک و طراحی فشرده‌ آن‌ها باعث شده بتوان از ماسفت بدون کاهش توان و عملکرد در مدارهای بسیار کوچک و قابل‌حمل استفاده کرد.

انواع ماسفت و عملکرد هر کدام

به‌طور کلی ماسفت‌ها به دو دسته‌ اصلی افزایش‌دهنده (Enhancement) و کاهش‌دهنده (Depletion) تقسیم می‌شوند. هر کدام از این دو نوع می‌توانند به صورت کانال N یا کانال P ساخته شوند. ماسفت‌های افزایش‌دهنده (Enhancement) در حالت عادی خاموش هستند. یعنی زمانی که ولتاژ گیت صفر است، هیچ جریانی بین سورس و درین عبور نمی‌کند. برای روشن کردن آن‌ها باید ولتاژ مناسبی به گیت اعمال شود. در ماسفت نوع N، این ولتاژ مثبت است و در نوع P، ولتاژ منفی لازم است. این ویژگی باعث می‌شود این نوع ماسفت برای مدارهایی که نیاز به امنیت و مصرف پایین در حالت آماده‌به‌کار دارند، ایده‌آل باشند.

در مقابل، ماسفت‌های کاهش‌دهنده (Depletion) در حالت عادی روشن هستند. یعنی بدون اعمال هیچ ولتاژی بر گیت، جریان به‌طور طبیعی بین سورس و درین برقرار است. برای قطع کردن جریان باید ولتاژی مخالف جهت طبیعی کانال به گیت اعمال کرد. این نوع ماسفت بیشتر در مدارهای آنالوگ و تقویت‌کننده‌ها کاربرد دارد.

با توجه به این توضیحات می‌توان گفت، اگر در طراحی مدار خود به یک کلید مطمئن نیاز دارید که به‌طور پیش‌فرض خاموش باشد و تنها با فرمان شما فعال شود، ماسفت‌های افزایش‌دهنده بهترین انتخاب هستند. اما اگر هدف شما ایجاد یک مسیر جریان پایدار است که تنها در شرایط خاص نیاز به قطع آن دارید، ماسفت‌های کاهش‌دهنده عملکرد مطمئن‌تری ارائه می‌دهند. این انتخاب دقیق، به‌ویژه در کاربردهایی که تعادل میان کنترل، پایداری و کارایی اهمیت دارد، نقش تعیین‌کننده‌ای در کیفیت نهایی مدار خواهد داشت.

تفاوت بین ماسفت نوع N و نوع P

تفاوت اصلی بین ماسفت نوع N و نوع P در نوع حامل‌های بار آن‌ها است. ماسفت نوع N از الکترون‌ها به عنوان حامل بار استفاده می‌کند، در حالی که ماسفت نوع P از حفره‌ها بهره می‌برد. از آنجا که حرکت الکترون‌ها سریع‌تر از حفره‌ها است، ماسفت‌های نوع N بازدهی بالاتر، مقاومت کمتر و سرعت سوئیچینگ بیشتری دارند.

به همین دلیل در اکثر مدارها، به‌ویژه در مدارهایی که سوئیچ در سمت منفی یا زمین قرار دارد، ماسفت نوع N ترجیح داده می‌شود. از طرف دیگر، در پروژه‌هایی مانند سوئیچ‌های High-Side که نیاز به کنترل در سمت مثبت منبع تغذیه وجود دارد، از ماسفت‌های نوع P بهره می‌برند. باید توجه داشت که در بسیاری از مدارهای پیشرفته مانند تقویت‌کننده‌ها یا پل‌های H برای کنترل موتور، هر دو نوع به‌صورت مکمل استفاده می‌شوند تا بهترین عملکرد ممکن به‌دست آید.

نکات اصلی در انتخاب و خرید ماسفت

پیش از انتخاب یا خرید ماسفت، باید بدانیم که این فرآیند تنها به بررسی چند مقدار روی دیتاشیت محدود نمی‌شود. انتخاب صحیح ماسفت زمانی امکان‌پذیر است که شرایط واقعی مدار، نوع بار، سطح توان مورد نیاز و محدودیت‌های حرارتی و فیزیکی به‌درستی در نظر گرفته شوند. یک انتخاب هوشمندانه می‌تواند بازده سیستم را افزایش داده، از بروز خطاها جلوگیری کرده و طول عمر مدار را به‌طور چشمگیری بالا ببرد. به همین دلیل، در ادامه مهم‌ترین معیارهایی که باید هنگام انتخاب و خرید ماسفت به آن‌ها توجه داشت، مورد بررسی قرار می‌گیرند.

ولتاژ مجاز درین – سورس (Vds)

یکی از مهم‌ترین پارامترها هنگام خرید ماسفت، ولتاژ مجاز بین درین و سورس است. این ولتاژ حداکثر اختلافی را مشخص می‌کند که قطعه می‌تواند بدون بروز آسیب‌دیدگی بین دو پایه تحمل کند. برای اطمینان از عملکرد ایمن مدار، توصیه می‌شود ماسفتی را انتخاب کنید که حداقل بیست تا سی درصد بیشتر از حداکثر ولتاژ کاری مدار توانایی تحمل داشته باشد. این فاصله اطمینان باعث جلوگیری از آسیب به دی‌الکتریک داخلی و افزایش طول عمر قطعه می‌شود.

جریان درین (Id)

پارامتر بعدی که باید در نظر گرفت، جریان درین است. این مشخصه بیانگر حداکثر جریانی است که ماسفت می‌تواند به‌صورت پیوسته عبور دهد. انتخاب ماسفتی که جریان بیشتری نسبت به حداکثر جریان مدار داشته باشد، موجب افزایش دوام و پایداری عملکرد می‌شود. عدم رعایت این مورد می‌تواند باعث افزایش دما، افت ولتاژ و حتی خرابی قطعه شود.

مقاومت در حالت روشن (Rds(on)) و بار گیت (Qg)

مقاومت در حالت روشن یا Rds(on) نقش مهمی در بازده انرژی و تولید حرارت ایفا می‌کند. هرچه این مقاومت کمتر باشد، اتلاف توان و افت ولتاژ در حالت روشن کاهش می‌یابد و ماسفت کارآمدتر عمل می‌کند. علاوه بر آن، بار گیت (Qg) بر سرعت سوئیچینگ و تلفات گذر ولتاژ تأثیر مستقیم دارد. انتخاب قطعه‌ای با بار گیت مناسب باعث عملکرد سریع‌تر و کاهش گرمای اضافی به‌ویژه در مدارهایی با فرکانس بالا می‌شود.

نوع پکیج (Package)

ماسفت‌ها در انواع مختلف پکیج مانند TO-220 و SOIC تولید می‌شوند، که هر یک برای کاربردهای متفاوت طراحی شده‌اند. نوع پکیج باید با روش نصب در مدار (through-hole یا SMD) و همچنین نیاز به دفع حرارت هماهنگ باشد. انتخاب پکیج مناسب تأثیر مستقیمی بر عملکرد حرارتی و سهولت مونتاژ قطعه دارد.

ناحیه عملکرد ایمن (SOA)

یکی دیگر از نکات کلیدی، اطمینان از این است که ماسفت انتخابی در محدوده‌ عملکرد ایمن یا SOA مدار قرار داشته باشد. این محدوده نشان‌دهنده ترکیب ولتاژ و جریانی است که قطعه می‌تواند بدون آسیب تحمل کند. عدم توجه به SOA می‌تواند باعث شکست ناگهانی ماسفت و آسیب به سایر اجزای مدار شود.

نکات عملیاتی و خطاهای رایج

در استفاده از ماسفت، توجه به ولتاژ آستانه گیت (Vth) ضروری است. برخی ماسفت‌ها برای روشن شدن کامل نیاز به ولتاژهای گیت بالاتری دارند و در مدارهای منطقی با ولتاژ ۳.۳ یا ۵ ولت ممکن است به‌درستی عمل نکنند. همچنین، مدیریت حرارت از اهمیت بالایی برخوردار است. حتی ماسفت‌هایی با مقاومت پایین نیز در جریان‌های بالا داغ می‌شوند و بدون هیت‌سینک مناسب ممکن است آسیب ببینند. استفاده از درایور گیت نامناسب نیز می‌تواند سرعت سوئیچینگ را کاهش دهد و عملکرد مدار را مختل کند. طراحی غیر استاندارد مسیرهای PCB و وجود اندوکتانس‌های پارازیتی نیز ممکن است باعث اختلال در عملکرد ماسفت شود. در نهایت، خرید از منابع معتبر بسیار مهم است، زیرا قطعات تقلبی می‌توانند خطرات جدی برای مدار ایجاد کنند و باعث خرابی زودهنگام سیستم شوند.

آینده ماسفت و فناوری‌های نوین

پیشرفت فناوری نیمه‌رساناها باعث ظهور نسل جدیدی از ماسفت‌ها شده است. ماسفت‌های سیلیکون کاربید (SiC) با مقاومت کمتر، سرعت بالاتر و تحمل ولتاژ بیشتر در کاربردهای توان بالا مانند خودروهای برقی و نیروگاه‌های خورشیدی بسیار محبوب شده‌اند. از سوی دیگر، ماسفت‌های نیترید گالیوم (GaN) در حال تغییر آینده‌ منابع تغذیه و سیستم‌های مخابراتی هستند. این ترانزیستورها با سرعت سوئیچینگ بسیار زیاد، امکان طراحی مبدل‌های کوچک‌تر و کارآمدتر را فراهم می‌کنند.

همچنین نسل جدیدی از ماسفت‌های هوشمند در حال ظهور است که مجهز به محافظت داخلی در برابر حرارت، جریان بیش از حد و اتصال کوتاه هستند. این ویژگی‌ها طراحی مدار را ساده‌تر کرده و قابلیت اطمینان سیستم‌ها را افزایش می‌دهند.

چرا ماسفت قلب تپنده‌ دنیای الکترونیک است

در دنیای امروز، هیچ قطعه‌ای به اندازه‌ ماسفت در گسترش فناوری نقش نداشته است. این ترانزیستور کوچک اما قدرتمند، ترکیبی بی‌نظیر از سرعت، بازدهی و پایداری ارائه می‌دهد. شناخت عملکرد آن، تفاوت‌های میان انواع مختلف و انتخاب صحیح بر اساس نیاز مدار، گامی اساسی در موفقیت هر پروژه الکترونیکی است.

در نهایت، ماسفت‌ها فقط یک جزء ساده نیستند؛ آن‌ها موتور محرک نوآوری در دنیای الکترونیک‌اند. هر مدار کارآمد، هر منبع تغذیه‌ هوشمند و هر پردازنده‌ سریع، مدیون توانایی بی‌نظیر ماسفت در کنترل و تبدیل انرژی است. آینده‌ فناوری، همچنان بر پایه‌ همین قطعات کوچک اما قدرتمند ساخته خواهد شد.
